Shimano XT Di2 Umwerfer FD-M8070 Down Swing 11×2 Fach

Umwerfer Shimano XT Di2 FDM 8070

Die elektronischen Shimano XT 11 fach Di2 Komponenten, Wireless faehig dank Bluetooth Schnittstelle, ausgelegt fuer den Einsatzbereich von Cross Counrty bis Enduro. Dank der Wireless Funktion koennen die Xt Di2 Schaltanlage ueber Smartphone oder Tablet die Schaltung prgramjmiert werden.

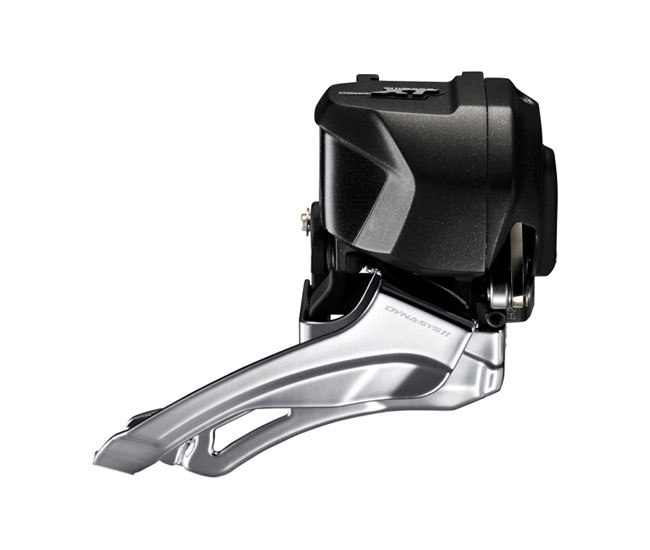

Shimano Umwerfer XT Di2 FD-M8070

Ein Highligth der Xt Di2 Komponenten ist der Umwerfer. Dieser arbeitet auf Wunch selbstaendig und garantiert eine Schaltgeschwindigkeit und Praezision die mit mechanischen Umwerfern nicht erreicht wir. Perfekt abgestimmt auf die neuen 11 fach MTB Komponenten bieten die XT Umwerfer ueberragende Schaltperformance. Die Umwerferfunktion laesst sich in drei Modi Programmieren und kann dann voillautomatisch den naechsten Gang einlegen. Die Stellmotoren sind zweimal so kraftvoll wie ihre Gegenstuecke in den Rennrad Di2 Komponentenserien Dura Ace Di2 und Ultegra Di2, um auch unter anspruchsvollsten Bedingungen hochpraezises Schalten zu garantieren.

Shimano XT FD M8070 Umwerfer Kompatiblitaet:

Die neue Shimano 11 fach XT Di2 Serie ist mit den XT SW-M8050 und XTR Schalthebeln SLWM8050 kompatibel. Fuer die Drahltlosfuntion und als Verteilerbox, Junction Port A, wird das Display SC-MT800 benoetigt Umwerfer benoetigen zusaetzlich noch die Umwerferschellen bzw Montageplatten fuer die High Direct oder E-Type S3 Montage. Der XT FDM8070 Umwerfer ist auch fuer den Betrieb mit boost Kurbeln ausgelegt. Die maximal Schaltkapazitaet betraegt 10 Zaehne.

Montageadapter fuer FD-M8070:

• High Clamp Montage SM-FD905-H :
  Schellenmontage am Sitzrohr ca 14 cm ueber der Tretlagermitte. Klemmung 34,9 mm incl incl Adapter auf 31,8-28,6 mm
• Low Clamp Montage SM-FD905-L
  Schellenmontage am Sitzrohr ca 6cm ueber der Tretlagermitte. Klemmung 34,9 mm incl incl Adapter auf 31,8-28,6 mm
• High Direct Montage SM-FD905-D
  dank des Langloches laeest sich der Umwerfer in der Hoehe einstellen. Der Rahmen muss fuer die Direkt Montage ausgelegt sein. Die Bezeichnung dieser Montageart wird von en Rahmenherstellern in der Regel High Direkt Mount genannt.
• Low Direct Montage, E-Type/S3 SM-FD905-E
  der Schraubenabstand der E Type betraegt 22,1 mm mit 3 mm Versatz, horizontal. Die Umwerfer koennen auch als E Type Umwerfer montiert werden. Als E Type Befestigungsplatte wird dann noch die Art Nr: Y5EC50600 benoetigt. Der Rahmen muss fuer die Direkt Montage ausgelegt sein. Die Bezeichnung dieser Montageart wird von den Rahmenherstellern in der Regel E Direkt Mount oder S3 Direct Mount genannt.

Shimano XT Di2:

Shimanos XT M8050 Di2 Schaltsystem ermoeglicht das die nahtlose Kontrolle und unmittelbare Reaktion, die nur digitales Schalten mit dem M8000 Rhythm Step Antrieb bietet. Die Kombination von Di2 mit engen Uebersetzungsabstufungen bedeutet, dass Schalten zum Reflex wird. Weniger Kraftaufwand beim Schalten und eine ueberragende Ergonomie sorgen fuer mueheloses Schalten, bei dem die Hand fest am Lenker bleiben kann, sodass immer eine perfekte Kontrolle ueber Fahrmanoever und Schaltvorgaenge gegeben ist. Bei der XT Di2 Schaltung erfolgt der Gangwechsel auch bei der MTB-Gruppe quasi kraftlos durch kurzes oder langes Andruecken der Firebolt Schalthebel.

Shimano XT Di2 Programmierung:

Eine individuelle Zuordnung von Schaltfunktionen und Schalthebeln moeglich. Die Bedienung des Umwerfers laesst sich vom linken auf den rechten Schalthebel legen und die des Schaltwerks von rechts auf links. Die programmierbare Multi-Shift-Funktion bietet die Moeglichkeit bei gedruecktem Schalthebel maximal alle elf Gaenge auf einmal durchgeschaltet werden. Ausserdem laesst sich die ganze Schaltanlage, Umwerfer und Schaltwerk mit einem Firebolt Schalthebel bedienen. Dieses Feature nennt Shimano Synchro Shift. Je nach Position des Schaltwerks weiss der Umwerfer, wann er mitschalten muss und fuehrt die entsprechenden Schaltvorgaenge an der Kurbel aus. Auch die Schaltgeschwindigkeit ist programmierbar.

Shimano Di2 Montage:

die Montage der Shimano Di2 Komponenten ist fast einfacher als klassische Schaltungen zu montieren. Die vereinheitlichten E Tube Kabelanschluesse und die Verteilerboxen, Junction Ports, sorgen fuer leicht verstaendliche und zuegige Montage. Der oder die Schalthebel werden mit dem Display verbunden. Das Display fungiert als Junction Port A unbd Wireless Schnittstelle. Vom Display wird ein Kabel zu der Verteilerbox, Junction B, gelegt und von dort die Kabel zum Schaltwerk, Umwerfer und Batterie gelegt. Der Akku kann extern am Flaschenhalter, intern im Sattelrohr, Unterrohr, und im Gabelschaft montiert werden. Fuer die interne Kabelverlegung sind speciell dafuer ausgelegte Rahmen erforderlich.

Shimano Di2 Junction B Port:

Die Verteilerdose Junction B ist fuer den Anschluss von Schaltwerk, Umwerfer, Akku und Schalthebeln zustaendig. Den Junction B Port gibt es in zwei Ausfuehrungen, intern SMJC41, fuer komplett interne Verlegung und den SMJC40 fuer die Montage unter dem Tretlager, fall die komplett interne Verlegung nicht moeglich ist.

Optional ist der Batteriehalter SMBTC1 erhaeltlich. Dieser erlaubt die externe Montage des runden Akkus SMBTR2. Zugleich stellt der SMBTC1 Batteriehalter die Junction B Anschluesse bereit, ingesamt 6 Ports, sodas auf den zusaeztlichen Junction B Port verzichtet werden kann. Die zusaetzlichen 2 Ports die nicht von der Schaltung belegt sind, koennen zur Straomversorgung von elektrischen Federelementen gentuzt werden.

Shimano XT FD-M8070 Umwerfer Technik

• 2×11 fach
• ohne Rahmenbefestigung
• Down Swing Technik
• Edelstahl Gelenkbolzen
• kompatibel mit allen Shimano Di2 11 fach Schalthebeln
• Montagewinkel 66-69 Grad
• Kettenlinie 48,8 mm bis 51,8 mm fuer Boost Kurbeln
• groesstes zu schaltendes Ritzel 38 Zaehne
• Gesamtkapazitaet 10 Zaehne
• Gewicht : FDM-8070 : 160 Gramm
